Erdungsklemme PV
1,49 €
Sofort verfügbar, Lieferzeit: 2-5 Tage

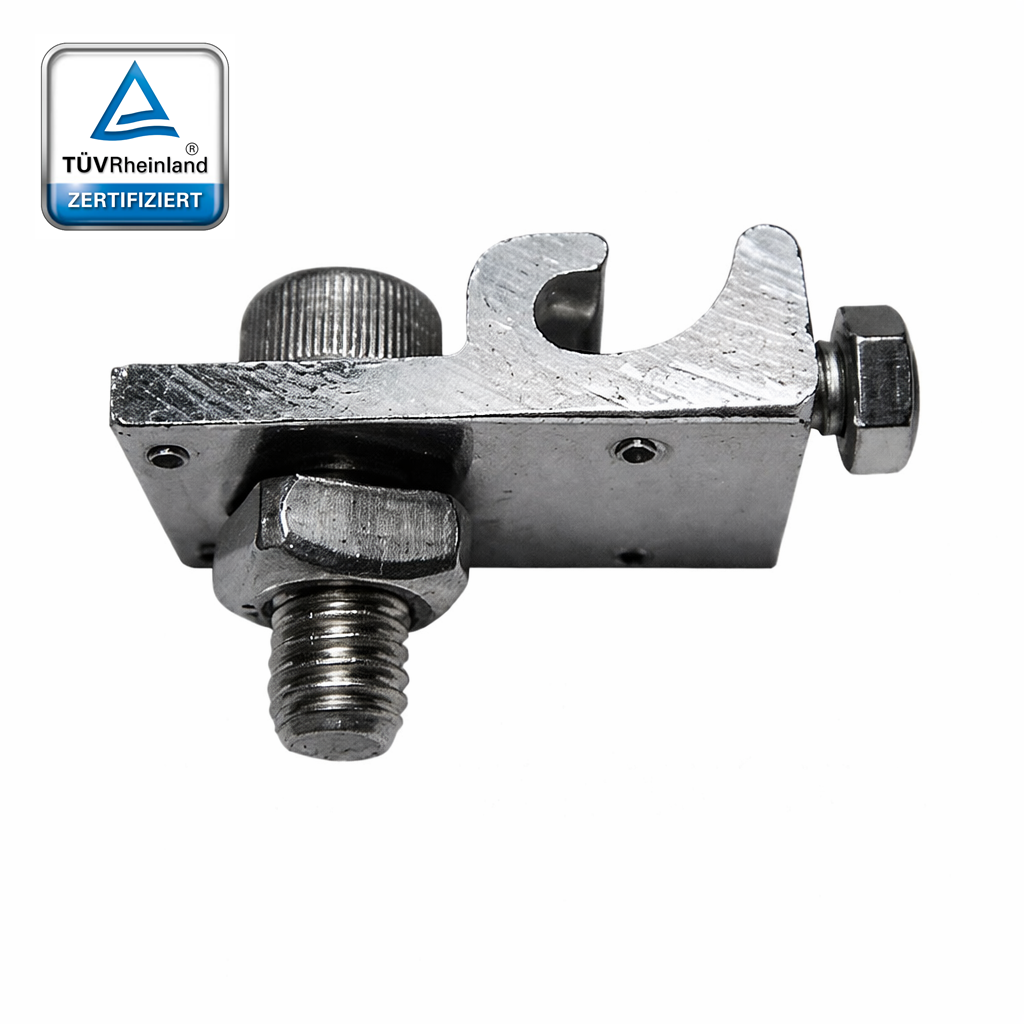

Produktinformationen "Erdungsklemme PV"
Die PV-Erdungsklemme für Kabel ist ein essenzieller Bestandteil moderner Photovoltaikanlagen und sorgt für eine sichere, normgerechte Erdung von Modulen und Montagesystemen. Das durchdachte Komplettset bietet alle benötigten Komponenten für eine schnelle, zuverlässige und langlebige Installation.

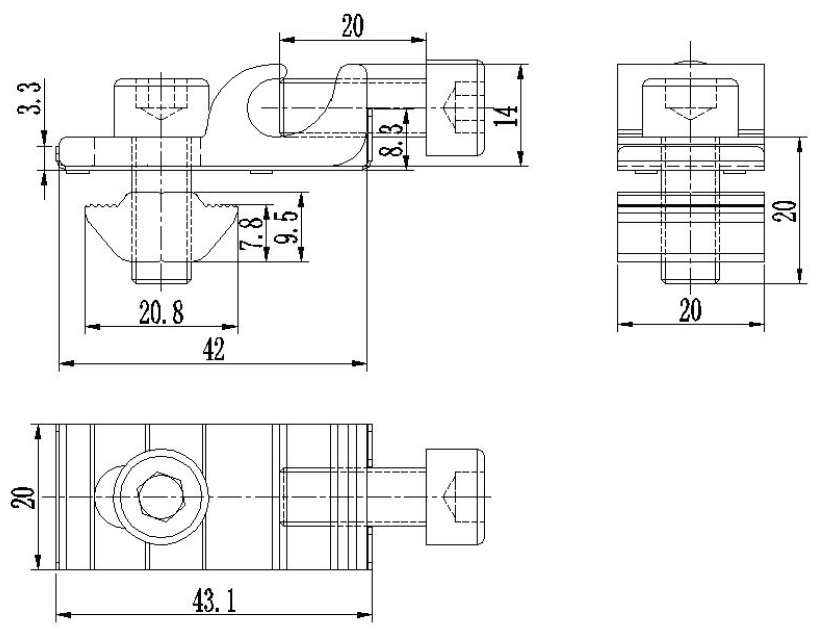

Technische Daten
-
Länge: 40 mm
-
Breite: 20 mm
-
Höhe: 12 mm
-
Gewicht: 38 g
-
Material Klemme: Aluminium EN AW-6005 T5
-
Material Unterlegscheibe: Edelstahl A2
Lieferumfang
-
PV-Erdungsklemme
-
Durchstoßunterlegscheibe aus Edelstahl
-
Montagematerial:
-
Schraube M6 × 16
-
Schraube M8 × 20
-
Quadratische Unterlegscheibe 13 × 13 mm
-
Sichere und langlebige Erdungslösung
Die PV-Erdungsklemme stellt eine dauerhafte elektrische Verbindung zwischen Modulrahmen, Montageschiene und Erdungssystem her. Sie schützt die Anlage zuverlässig vor Überspannungen und Blitzeinflüssen und trägt wesentlich zur Betriebssicherheit der gesamten PV-Installation bei.
Vielseitig einsetzbar und kompatibel
Dank ihres kompakten Designs und der flexiblen Befestigungsmöglichkeiten ist die Erdungsklemme mit gängigen Montageschienen und Unterkonstruktionen von Photovoltaiksystemen kompatibel. Sie lässt sich problemlos in unterschiedliche Anlagenkonzepte integrieren und an projektspezifische Anforderungen anpassen.
Hochwertige Materialien für maximale Haltbarkeit
Die Klemme besteht aus korrosionsbeständigem Aluminium, ergänzt durch Edelstahl-Schrauben der Güte A2. Die Durchstoßunterlegscheibe mit Spitzen sorgt für einen sicheren Kontakt zur Montageschiene, durchdringt zuverlässig Eloxal- oder Beschichtungsschichten und minimiert dauerhaft den Übergangswiderstand.
Zusätzliche Sicherheitsfunktionen
Eine integrierte Anschlussmöglichkeit für den Potenzialausgleich erlaubt die direkte Verbindung von Erdungs- oder Blitzschutzleitern. Dadurch wird ein effektiver Potenzialausgleich innerhalb der PV-Anlage gewährleistet und die Sicherheit der gesamten Installation weiter erhöht.
Fazit
Die PV-Erdungsklemme für Kabel vereint kompakte Bauform, hohe Materialqualität und einfache Montage. Sie ist eine zuverlässige Lösung zur Erdung und zum Potenzialausgleich von Photovoltaikanlagen und damit ein unverzichtbares Bauteil für langlebige, sichere und normkonforme PV-Installationen.
Erhältlich bei DNS Solar.
