Klemmen und Verbinder für dein PV-Montagesystem
Klemmen und Verbinder sorgen dafür, dass Solarmodule, Montageschienen und einzelne Bauteile der Unterkonstruktion sauber miteinander verbunden werden. Hier findest du Mittel- und Endklemmen, Schienenverbinder und Zubehör für eine stabile und passgenaue Photovoltaik-Montage.
Klemmen und Verbinder für Photovoltaik-Unterkonstruktionen
Klemmen und Verbinder sind wichtige Zubehörteile für die sichere Montage von Solarmodulen. Während Montageschienen die tragende Basis der PV-Unterkonstruktion bilden, sorgen Mittel- und Endklemmen dafür, dass die Module fest auf den Schienen sitzen. Verbinder werden eingesetzt, um Schienenprofile miteinander zu verbinden, Konstruktionen zu erweitern oder zusätzliche Stabilität in das Montagesystem zu bringen.
In dieser Kategorie findest du Klemmen, Schienenverbinder, Kreuzverbinder, Endkappen und weiteres Zubehör für PV-Unterkonstruktionen. Die Komponenten eignen sich für neue Photovoltaikanlagen, Erweiterungen bestehender Anlagen, Reparaturen und den gezielten Nachkauf einzelner Montageteile. Wichtig ist, dass Klemmen, Verbinder und Schienenprofil technisch zusammenpassen.
Wofür werden Modulklemmen bei PV-Anlagen verwendet?
Modulklemmen befestigen Solarmodule auf der Montageschiene. Mittelklemmen sitzen zwischen zwei benachbarten Modulen und fixieren beide Modulrahmen gleichzeitig. Endklemmen werden an den äußeren Modulrändern eingesetzt und schließen die Modulreihe seitlich ab. Zusammen sorgen sie dafür, dass die Module stabil auf der Unterkonstruktion gehalten werden.
Bei der Auswahl der Klemmen ist die Rahmenhöhe der Solarmodule besonders wichtig. Die Klemme muss zum Modulrahmen und zur Montageschiene passen. Auch Schraubenlänge, Klemmbereich, Profilgeometrie und Systemzugehörigkeit spielen eine Rolle. Wenn du schwarze Module oder sichtbare Montagebereiche planst, können schwarze Klemmen optisch besser passen.
Mittelklemmen und Endklemmen richtig auswählen

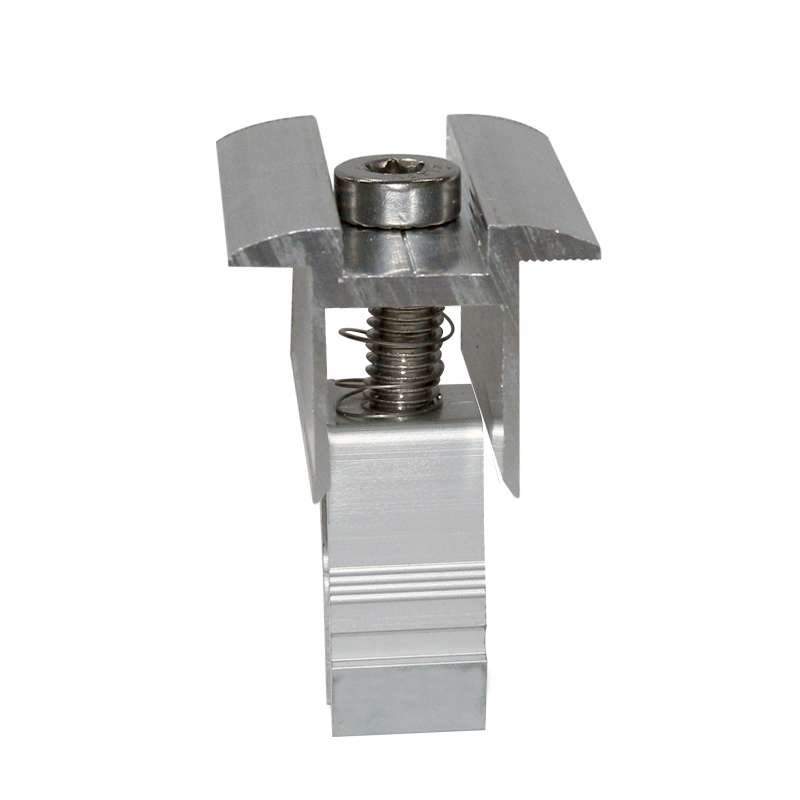

Mittelklemmen brauchst du immer dort, wo zwei Solarmodule nebeneinander auf einer Schiene befestigt werden. Sie halten beide Module mit einem Bauteil und sorgen für gleichmäßige Abstände zwischen den Modulrahmen. Endklemmen werden am Anfang und Ende einer Modulreihe montiert. Sie fixieren jeweils ein äußeres Modul und schließen die Reihe sauber ab.
Für eine vollständige Planung solltest du die Anzahl der Module und die geplante Anordnung kennen. Bei einer Reihe mit mehreren Modulen brauchst du entsprechend viele Mittelklemmen und Endklemmen. Zusätzlich solltest du darauf achten, ob die Klemmen für die gewünschte Modulrahmenhöhe geeignet sind und ob sie zum verwendeten Montagesystem passen.
Schienenverbinder für längere Modulreihen

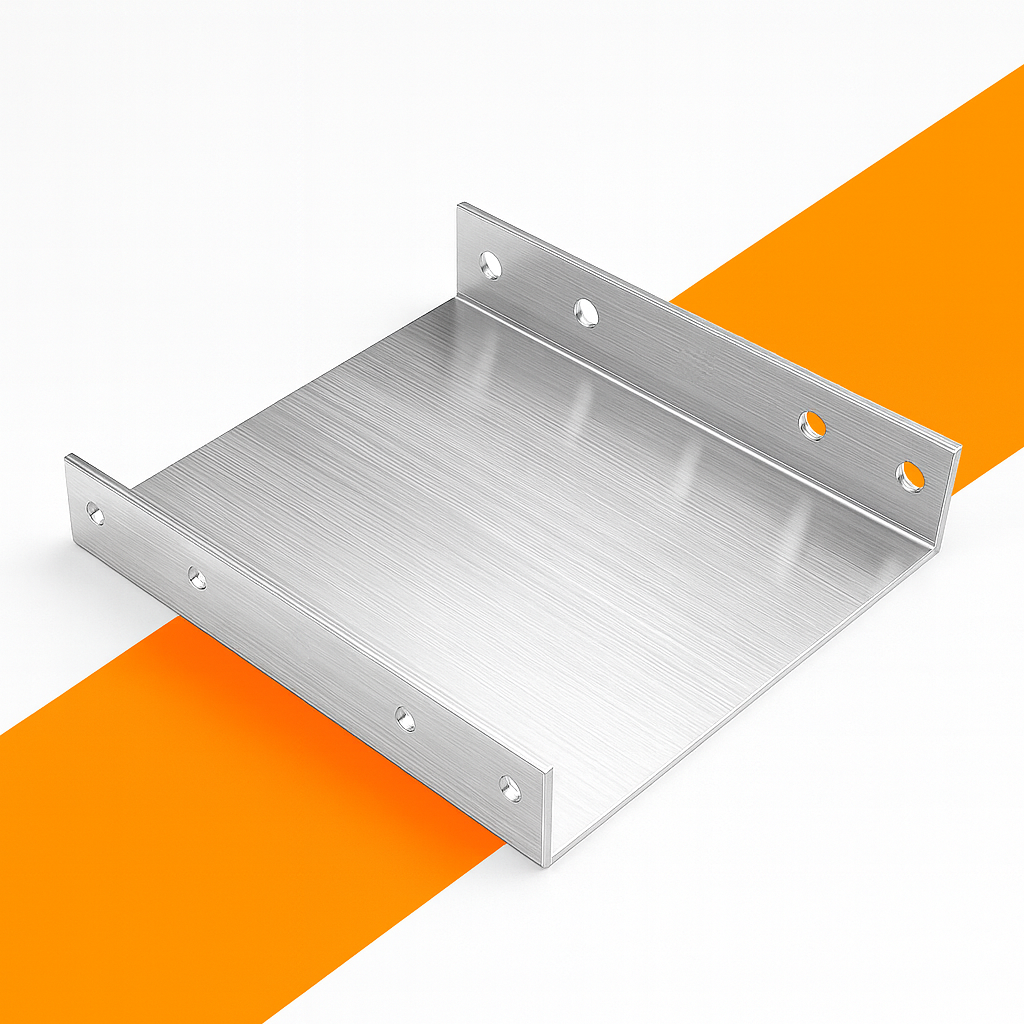

Schienenverbinder werden eingesetzt, wenn zwei Montageschienen miteinander verbunden werden sollen. Das ist besonders bei längeren Modulreihen sinnvoll, wenn eine einzelne Schiene nicht ausreicht oder wenn vorhandene Schienenabschnitte erweitert werden. Ein passender Verbinder sorgt dafür, dass die Profile sauber ausgerichtet und stabil miteinander verbunden werden.
Bei der Auswahl solltest du prüfen, ob der Schienenverbinder zum Profilmaß und zur Nutgeometrie deiner Montageschiene passt. Profiline, Standardprofile und Klicksysteme können unterschiedliche Verbindungsarten nutzen. Deshalb sollten Schienen und Verbinder nicht beliebig gemischt werden. Für eine zuverlässige Montage ist ein kompatibles System entscheidend.
Kreuzverbinder für zusätzliche Verbindungen
Kreuzverbinder werden verwendet, wenn sich zwei Profile kreuzen oder wenn eine zusätzliche Verbindung zwischen zwei Schienenebenen benötigt wird. Das kann bei bestimmten Montagesystemen, Sonderkonstruktionen oder zusätzlichen Aussteifungen sinnvoll sein. Kreuzverbinder helfen dabei, Bauteile sauber miteinander zu verbinden und die Konstruktion besser auf das Projekt abzustimmen.
Auch hier ist die Systemkompatibilität entscheidend. Schrauben, Muttern, Profilform und Klemmgeometrie müssen zueinander passen. Wenn du eine bestehende Unterkonstruktion erweiterst, solltest du vor dem Kauf prüfen, ob der Kreuzverbinder mit den vorhandenen Schienen und Befestigungspunkten eingesetzt werden kann.
Endkappen und kleines Montagezubehör
Endkappen sind kleine, aber praktische Zubehörteile für PV-Montageschienen. Sie schließen offene Schienenenden optisch sauber ab und können dazu beitragen, scharfe Kanten oder offene Profilenden zu reduzieren. Besonders bei sichtbaren Anlagenbereichen, Balkonmontagen oder niedrig montierten Systemen sorgen Endkappen für ein ordentlicheres Gesamtbild.
Neben Endkappen können auch Schrauben, Muttern, Unterlegscheiben und weiteres Kleinzubehör wichtig sein. Gerade bei Erweiterungen oder Reparaturen fehlt häufig nicht die große Komponente, sondern ein einzelnes Verbindungsteil. Deshalb lohnt es sich, Klemmen und Verbinder frühzeitig in die Stückliste aufzunehmen.
Klemmen und Verbinder für Profiline, Standard und Easyklick
PV-Montagesysteme unterscheiden sich in Profilform, Nutgeometrie und Befestigungsart. Deshalb müssen Klemmen und Verbinder zum jeweiligen Schienensystem passen. Profiline Montageschienen, Standard 40x40 Schienen und HQ Easyklick Komponenten können unterschiedliche Anforderungen an Klemmen, Schrauben und Verbinder stellen.

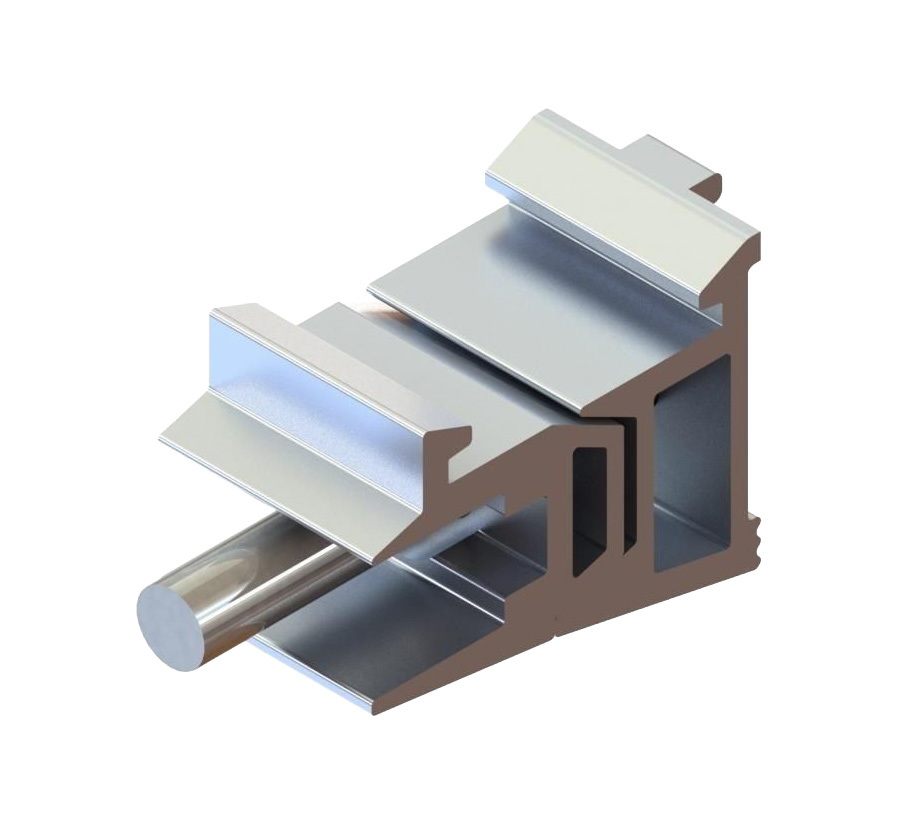

Wenn du mit Profiline arbeitest, solltest du Klemmen und Verbinder wählen, die zum Profiline-System passen. Bei Standard-Montageschienen kommt es besonders auf Profilmaß und Nutgeometrie an. Beim HQ Easyklick Montagesystem sollten Easyklick-Schienen, Klemmen, Dachhaken und Verbinder möglichst innerhalb des gleichen Systems kombiniert werden. So vermeidest du Passprobleme während der Montage.
Klemmen und Verbinder für neue Anlagen und Erweiterungen
Klemmen und Verbinder werden nicht nur beim Neubau einer PV-Anlage benötigt. Sie sind auch wichtig, wenn du eine bestehende Anlage erweitern, einzelne Schienen verlängern oder beschädigte Bauteile ersetzen möchtest. Bei Erweiterungen solltest du besonders sorgfältig prüfen, welches Montagesystem bereits verbaut ist.
Ähnlich aussehende Profile sind nicht automatisch kompatibel. Schon kleine Unterschiede bei Nut, Schraubenaufnahme oder Klemmbereich können dazu führen, dass eine Komponente nicht sicher passt. Wenn du vorhandene Anlagen ergänzt, solltest du deshalb möglichst mit identischen oder eindeutig kompatiblen Bauteilen arbeiten.
Montagezubehör richtig mit Dachhaken und Schienen kombinieren
Klemmen und Verbinder sind Teil des gesamten Montagesystems. Bei Schrägdächern werden Montageschienen häufig mit Dachhaken befestigt. Die Klemmen fixieren anschließend die Module auf den Schienen, während Schienenverbinder längere Reihen ermöglichen. Alle Bauteile müssen gemeinsam betrachtet werden, damit die Konstruktion zuverlässig funktioniert.
Bei Flachdächern, Carports, Garagen oder Sondermontagen können zusätzliche Verbinder, Kreuzverbindungen oder Montageplatten erforderlich sein. Entscheidend ist, dass die mechanischen Komponenten nicht isoliert ausgewählt werden. Schienen, Dachhaken, Klemmen, Verbinder und Befestigungsmaterial sollten als zusammenhängendes System geplant werden.
Kabelführung und elektrische Planung mitdenken
Auch wenn Klemmen und Verbinder mechanische Bauteile sind, beeinflussen sie die elektrische Planung indirekt mit. Die Position der Module bestimmt, wo Kabel verlaufen, wie Steckverbindungen erreichbar sind und wo der Wechselrichter montiert werden kann. Eine saubere mechanische Planung erleichtert deshalb auch die elektrische Installation.
Für die Verbindung deiner Module brauchst du passende Solarkabel, geeignete Steckverbinder und einen passenden Wechselrichter. Wenn ein Batteriespeicher eingeplant ist, sollten auch Speicherstandort, Leitungswege und Zugänglichkeit berücksichtigt werden.
Worauf solltest du beim Kauf von Klemmen und Verbindern achten?
Beim Kauf von Klemmen und Verbindern solltest du zuerst prüfen, welches Montagesystem du verwendest. Entscheidend sind Schienenprofil, Nutgeometrie, Modulrahmenhöhe, Schraubentyp, Klemmbereich und gewünschte Farbe. Für schwarze Module oder sichtbare Montagebereiche können schwarze Klemmen und Endkappen optisch sinnvoll sein.
Plane außerdem die benötigte Menge sorgfältig. Die Anzahl der Mittelklemmen und Endklemmen hängt von Modulanzahl und Modulanordnung ab. Schienenverbinder werden benötigt, wenn Profile verlängert werden. Kreuzverbinder kommen bei zusätzlichen Verbindungen oder speziellen Konstruktionen zum Einsatz. Eine vollständige Stückliste hilft, fehlende Kleinteile bei der Montage zu vermeiden.
Klemmen und Verbinder bei DNS Solar kaufen
Bei DNS Solar findest du Klemmen, Verbinder und Montagezubehör für PV-Unterkonstruktionen. Dazu gehören Mittel- und Endklemmen, Schienenverbinder, Kreuzverbinder, Endkappen und weitere Komponenten für unterschiedliche Montagesysteme. So kannst du neue Anlagen planen, vorhandene Unterkonstruktionen erweitern oder einzelne Montageteile gezielt nachkaufen.
Ob Profiline, Standard-Montageschienen oder HQ Easyklick: Mit passenden Klemmen und Verbindern stellst du sicher, dass deine PV-Unterkonstruktion sauber aufgebaut und deine Solarmodule zuverlässig befestigt werden. Entscheidend ist, dass alle Komponenten technisch zusammenpassen.
Häufige Fragen zu Klemmen und Verbindern
Wofür brauche ich Modulklemmen?
Modulklemmen befestigen Solarmodule auf Montageschienen. Mittelklemmen sitzen zwischen zwei Modulen, Endklemmen schließen die äußeren Modulränder ab.
Was ist der Unterschied zwischen Mittelklemmen und Endklemmen?
Mittelklemmen fixieren zwei benachbarte Module gleichzeitig. Endklemmen werden am Anfang und Ende einer Modulreihe eingesetzt und befestigen jeweils ein äußeres Modul.
Wann brauche ich einen Schienenverbinder?
Ein Schienenverbinder wird benötigt, wenn zwei Montageschienen miteinander verbunden oder verlängert werden sollen. Das ist besonders bei längeren Modulreihen oder Erweiterungen sinnvoll.
Wofür werden Kreuzverbinder eingesetzt?
Kreuzverbinder verbinden sich kreuzende Schienen oder zusätzliche Schienenebenen miteinander. Sie werden bei bestimmten Konstruktionen, Aussteifungen oder Sondermontagen eingesetzt.
Kann ich Klemmen mit jeder Montageschiene kombinieren?
Nein, Klemmen müssen zur Profilform, Nutgeometrie und Modulrahmenhöhe passen. Verwende möglichst Komponenten aus demselben oder einem eindeutig kompatiblen Montagesystem.
Welche Klemmen brauche ich für schwarze Solarmodule?
Für schwarze Solarmodule oder sichtbare Montagebereiche können schwarze Mittel- und Endklemmen optisch besser passen. Technisch entscheidend bleiben aber Klemmbereich, Schienenprofil und Modulrahmenhöhe.
