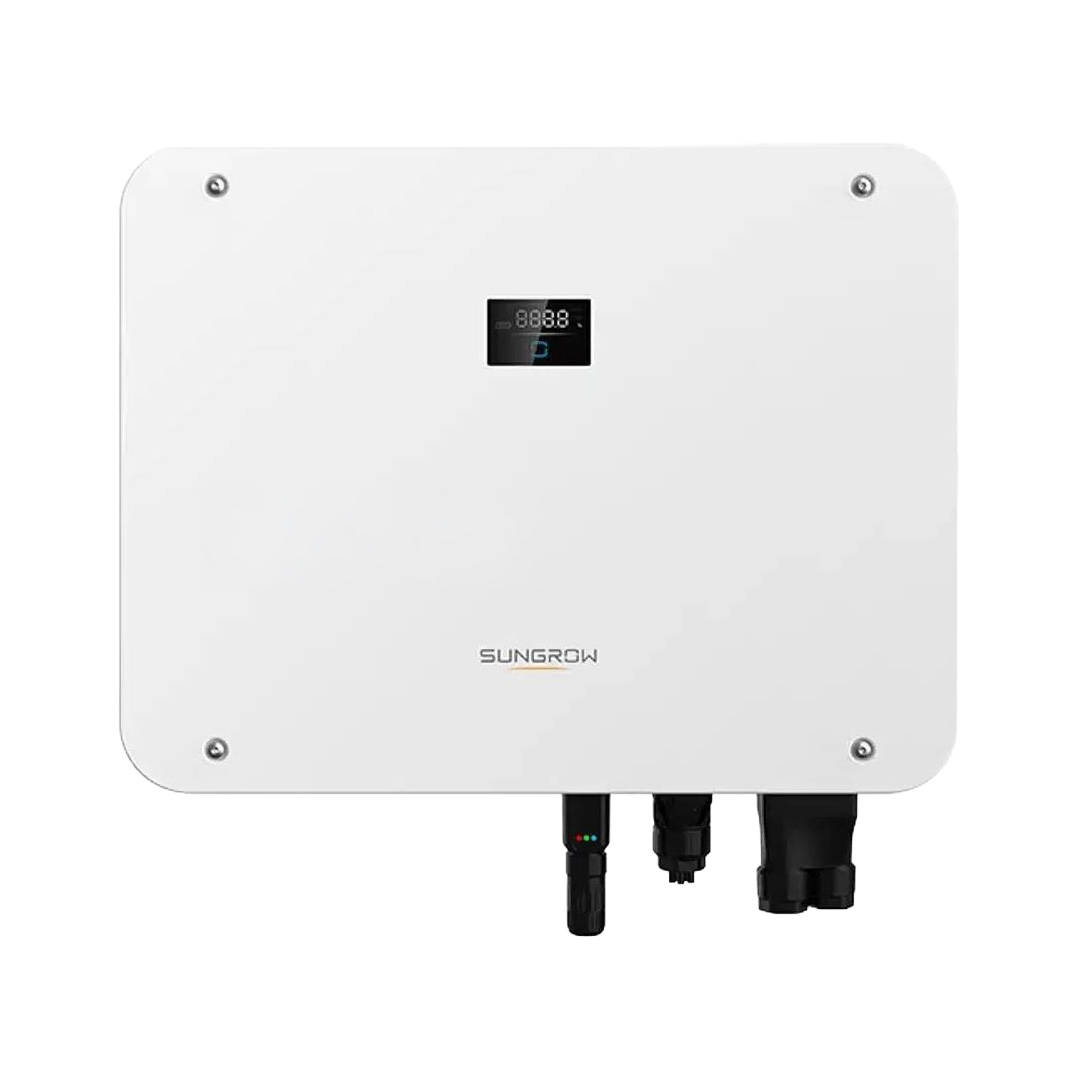

Der Sungrow Hybrid SH15T -v11 ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für private und gewerbliche Photovoltaikanlagen. Mit 15 kW AC-Nennleistung, 30.000 Wp empfohlener PV-Eingangsleistung und drei unabhängigen MPP-Trackern bietet er hohe Flexibilität bei der Anlagenplanung. Die integrierte Batterieanbindung für Lithium-Ionen-Speicher, schnelle Lade- und Entladeströme sowie die Backup-Funktion mit 63-A-Bypass machen den Wechselrichter zu einer zukunftssicheren Lösung für Eigenverbrauchsoptimierung und Notstromversorgung. Ein passender Smart Meter ist bereits im Lieferumfang enthalten.
Auf einen Blick
- Dreiphasiger Hybrid-Wechselrichter mit 15 kW AC-Nennleistung
- Max. empfohlene PV-Eingangsleistung von 30.000 Wp
- 3 unabhängige MPP-Tracker mit String-Aufteilung 2 / 2 / 1
- Kompatibel mit Lithium-Ionen-Batterien im Spannungsbereich von 100 bis 700 V
- 50 A Lade- und Entladestrom für schnelles Speichermanagement
- Backup-Funktion mit integriertem 63-A-Bypass für die Hausversorgung
- Nahtlose Umschaltung in den Backup-Modus in weniger als 10 ms
- Schutzart IP65 und leiser Betrieb durch natürliche Konvektion
- Inklusive Smart Meter für Energieerfassung und Systemsteuerung
Technische Daten
DC-Eingang (PV)
| Empfohlene max. PV-Eingangsleistung | 30.000 Wp |
| Max. PV-Eingangsspannung | 1.000 V |
| Min. PV-Eingangsspannung / Startspannung | 150 V / 180 V |
| Nenn-PV-Eingangsspannung | 600 V |
| MPPT-Betriebsspannungsbereich | 150 bis 950 V |
| Anzahl MPP-Tracker | 3 |
| Anzahl PV-Strings je MPPT | 2 / 2 / 1 |
| Max. PV-Eingangsstrom | 80 A gesamt; 32 A / 32 A / 16 A |
| Max. DC-Kurzschlussstrom | 100 A gesamt; 40 A / 40 A / 20 A |
| Max. Strom je Eingangsstecker | 30 A |
Batterieanschluss
| Batterietyp | Lithium-Ionen-Batterie |
| Batteriespannungsbereich | 100 bis 700 V |
| Max. Lade-/Entladestrom | 50 A / 50 A |
| Max. Lade-/Entladeleistung | 30.000 W / 15.000 W |
| Batterieanschluss | Plug-and-Play-Steckverbinder, max. 10 mm² |
AC-Eingang & AC-Ausgang
| Max. AC-Leistung aus dem Netz | 43.000 VA |
| AC-Nennleistung | 15.000 W |
| Max. AC-Ausgangsscheinleistung | 15.000 VA |
| Max. AC-Ausgangsstrom | 22,8 A |
| Nennspannung | 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V |
| AC-Spannungsbereich | 270 bis 480 V |
| Nennfrequenz | 50 Hz / 60 Hz |
| Netzfrequenzbereich | 45 bis 55 Hz / 55 bis 65 Hz |
| Klirrfaktor | < 3 % der Nennleistung |
| Leistungsfaktor | > 0,99 bei Nennleistung; 0,8 voreilend bis 0,8 nacheilend einstellbar |
| Einspeisephasen / Anschlussphasen | 3 / 3-N-PE |
Backup-Funktion
| Max. Ausgangsleistung für Backup-Last | 43.000 W |
| Max. Ausgangsstrom für Backup-Last | 3 × 63 A |
| Nennspannung im Off-Grid-Betrieb | 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V (± 2 %) |
| Nennfrequenz im Off-Grid-Betrieb | 50 Hz / 60 Hz (± 0,2 %) |
| THDV bei linearer Last | 2 % |
| Backup-Umschaltzeit | < 10 ms |
| Nenn-Ausgangsleistung Backup | 15.000 W / 15.000 VA |
| Spitzen-Ausgangsleistung Backup | 25.500 W / 25.500 VA für 10 s |
Wirkungsgrad
| Max. Wirkungsgrad | 98,1 % |
| Europäischer Wirkungsgrad | 97,6 % |
Schutzfunktionen
| Netzüberwachung | Ja |
| DC-Verpolungsschutz | Ja |
| AC-Kurzschlussschutz | Ja |
| Fehlerstromschutz | Ja |
| DC-Schalter Solar | Ja |
| Überspannungsschutz | DC Typ II / AC Typ II |
| PID Zero | Ja |
| Batterie-Verpolungsschutz | Ja |
| AFCI-Unterstützung | Ja, präzise Lichtbogenerkennung |
Kommunikation & Bedienung
| Anzeige | LED |
| Kommunikation | RS485, WLAN, Ethernet, CAN |
| DI / DO | DI × 4 / DO × 2 / DRM0 |
| Smart Meter | Im Lieferumfang enthalten |
Mechanik & Umweltbedingungen
| Topologie Solar / Batterie | Transformatorlos / transformatorlos |
| Schutzart | IP65 |
| Abmessungen (B × H × T) | 620 × 480 × 245 mm |
| Gewicht | 38 kg |
| Montageart | Wandmontagehalterung |
| Betriebstemperaturbereich | −25 °C bis +60 °C |
| Zulässige relative Luftfeuchtigkeit | 0 bis 100 %, nicht kondensierend |
| Kühlung | Natürliche Konvektion |
| Max. Betriebshöhe | 2.000 m |
| Geräuschentwicklung | 35 dB(A) |
Anschlüsse & Konformität
| DC-Anschluss PV | MC4-kompatibler Steckverbinder, max. 6 mm² |
| AC-Anschluss | Plug-and-Play-Steckverbinder, max. 16 mm² |
| Normen & Konformität | IEC / EN 62109, IEC 61000-6, EN 62477-1, IEC 61727, IEC 62116, IEC 62920, EN 55011, CISPR 11, VDE-AR-N 4105, EN 50549-1, NRS 097, AS/NZS 4777.2:2020, TOR Type A, R25, CEI 0-21 |
