Sungrow Hybridwechselricher SH10RT-20 inkl. Smart Meter

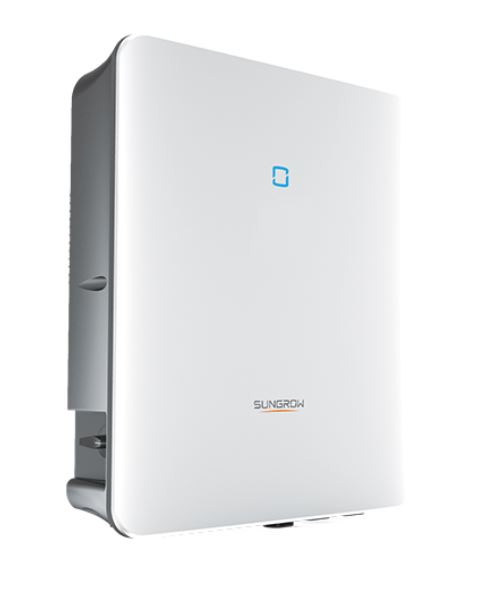

Der Sungrow SH8.0RT ist ein dreiphasiger Hybrid-Wechselrichter für private Photovoltaikanlagen mit Speicherintegration und Backup-Funktion. Mit 8 kW AC-Nennleistung, 12.000 W empfohlener PV-Eingangsleistung und zwei unabhängigen MPP-Trackern eignet sich das Gerät für leistungsstarke Eigenheimanlagen mit hohem Eigenverbrauch. Die Hochvolt-Batterieanbindung, das integrierte Energiemanagement sowie die schnelle Umschaltung in den Backup-Modus sorgen für eine zuverlässige Energieversorgung auch bei Netzausfällen. Ein passender Smart Meter ist bereits im Lieferumfang enthalten. Auf einen Blick Dreiphasiger Hybrid-Wechselrichter mit 8 kW AC-Nennleistung 12.000 W empfohlene PV-Eingangsleistung mit 2 MPP-Trackern Hochvolt-Batterieanbindung mit 150 bis 600 V Spannungsbereich Backup-Funktion mit Umschaltzeit unter 20 ms Inklusive Smart Meter für Energieerfassung und Systemsteuerung Technische Daten DC-Eingang (PV) Empfohlene max. PV-Eingangsleistung12.000 W Max. PV-Eingangsspannung1.000 V Einschaltspannung250 V PV-Nenneingangsspannung600 V MPP-Spannungsbereich200 bis 950 V MPP-Spannungsbereich bei Nennleistung330 bis 850 V Anzahl unabhängiger MPP-Eingänge2 Max. Anzahl PV-Strings pro MPPT1 / 1 Max. PV-Eingangsstrom25 A gesamt; 12,5 A / 12,5 A Kurzschlussstrom des PV-Eingangs32 A gesamt; 16 A / 16 A Max. Strom je Eingangssteckverbinder16 A Batterieanschluss BatterietypLithium-Ionen-Batterie Batteriespannung150 bis 600 V Max. Lade-/Entladestrom30 A / 30 A Max. Lade-/Entladeleistung10.600 W / 10.600 W DC-Anschluss BatterieSunclix AC-Eingang & AC-Ausgang Max. AC-Eingangsleistung aus dem Netz18.600 W AC-Nennausgangsleistung8.000 W AC-Nennausgangsstrom11,6 A Max. AC-Ausgangsscheinleistung8.000 VA Max. AC-Ausgangsstrom12,1 A AC-Nennspannung3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V AC-Spannungsbereich270 bis 480 V Netz-Nennfrequenz / Netzfrequenzbereich50 Hz / 45 bis 55 Hz; 60 Hz / 55 bis 65 Hz Oberwellengehalt (THD)< 3 % der Nennleistung Gleichstromanteil< 0,5 % des Nennstroms Leistungsfaktor> 0,99; 0,8 voreilend bis 0,8 nacheilend einstellbar Backup-Funktion Nennspannung Backup3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V Frequenzbereich Backup50 Hz / 60 Hz Gesamter harmonischer Faktor der Ausgangsspannung2 % bei linearer Last Umschaltzeit in den Notbetrieb< 20 ms Nennausgangsleistung Backup8.000 W / 8.000 VA Spitzenausgangsleistung Backup10.000 W / 10.000 VA für 5 min; 12.000 W / 12.000 VA für 10 s Nennausgangsstrom für Backup-Last im Netzmodus3 × 18,5 A Wirkungsgrad Max. Wirkungsgrad98,4 % Europäischer Wirkungsgrad97,9 % Schutzfunktionen Verbleib am Netz bei Spannungseinbruch (LVRT)Ja Inselnetz-SchutzJa AC-KurzschlussschutzJa LeckstromschutzJa DC-Schalter PVJa DC-Sicherung BatterieJa ÜberspannungskategorieIII Netz, II PV / Batterie ÜberspannungsschutzDC Typ II / AC Typ II Verpolungsschutz am BatterieeingangJa Parallelbetrieb am NetzanschlussMaster-Slave-Betrieb, bis zu 5 Wechselrichter* Kommunikation & Bedienung AnzeigeLED KommunikationsanschlüsseRS485, WLAN, Ethernet, CAN, 4 × DI / 1 × DO MonitoringKostenlose Online-Überwachung und Remote-Firmware-Updates InbetriebnahmeOnline-Inbetriebnahme per Smartphone Smart MeterIm Lieferumfang enthalten Mechanik & Umweltbedingungen Topologie PV / BatterieTransformatorlos / transformatorlos SchutzartIP65 Abmessungen (B × H × T)460 × 540 × 170 mm Gewicht27 kg MontageartWandhalterung Betriebstemperaturbereich−25 °C bis +60 °C Zulässige relative Luftfeuchtigkeit0 bis 100 %, nicht kondensierend KühlverfahrenNatürliche Konvektion Max. Betriebshöhe4.000 m, Derating oberhalb von 3.000 m Geräuschentwicklung30 dB(A) Anschlüsse & Konformität DC-Anschluss PVMC4 DC-Anschluss BatterieSunclix AC-AnschlussartPlug-&-Play-Steckverbinder KonformitätIEC / EN 62109, IEC / EN 61000-6, EN 62477-1, IEC 61727, IEC 62116, IEC 61683, VDE-AR-N-4105, AS/NZS 4777.2, EN50549-1, NRS 097-2-1, TOR Erzeuger Typ A Hinweis Parallelbetrieb* In Deutschland können bei Systemen ohne Rundsteuerempfänger maximal 2 Wechselrichter parallel betrieben werden.

Der Fox ESS H3-12.0-Smart ist das leistungsstärkste Modell der H3-Smart-Serie und vereint Photovoltaik-Erzeugung, Hochvolt-Batteriespeicher und intelligentes Energiemanagement in einem dreiphasigen Gerät. Mit 12 kW AC-Leistung, drei MPP-Trackern und echtem dreiphasigem Notstrom deckt er auch große PV-Anlagen im privaten und gewerblichen Bereich mit hohem Energiebedarf ab. Der passende Smart Meter liegt bereits bei, sodass Erzeugung und Verbrauch von Anfang an exakt erfasst und die Einspeisung optimal geregelt werden – für maximalen Eigenverbrauch und mehr Unabhängigkeit von steigenden Strompreisen. Auf einen Blick 12 kW dreiphasiger Hybrid-Wechselrichter mit Smart Meter im Set 3 MPP-Tracker und breiter Spannungsbereich (120–950 V) für hohe Erträge Echter dreiphasiger Notstrom mit Umschaltung in unter 20 ms Hochvolt-Speicher (LFP) modular erweiterbar bis 41,93 kWh Bis 97,9 % Wirkungsgrad und wetterfest nach IP65 Technische Daten DC-Eingang (PV) Max. PV-Generatorleistung24.000 Wp Max. empfohlene PV-Leistung22.500 W Anzahl MPP-Tracker3 (je 1 Strang) Max. PV-Eingangsspannung1.000 V DC MPPT-Spannungsbereich120 V bis 950 V DC Startspannung140 V DC Max. Eingangsstrom je MPPT20 A DC Max. Kurzschlussstrom je MPPT25 A DC Max. Eingangsleistung je MPPT10.000 W Batterie-Schnittstelle BatterietypHochvolt-Lithium (LFP) Batteriespannungsbereich100 V bis 800 V (min. Betrieb 100 V) Max. Lade-/Entladeleistung12.000 VA Max. Lade-/Entladestrom50 A SchnittstelleCAN (BMS) Erweiterbare Speicherkapazitätbis 41,93 kWh (System) Kompatible SpeicherFox ESS Hochvoltbatterien (z. B. EK11, bis 4 parallel) AC-Eingang & Ausgang Netzanschlussdreiphasig, 3L/N/PE, 400 / 230 V AC Nennfrequenz50 / 60 Hz AC-Nennleistung12.000 VA Max. AC-Scheinleistung13.200 VA Nennausgangsstrom18,2 A pro Phase Max. Ausgangsstrom20,0 A pro Phase Max. AC-Eingangsleistung14.400 VA Max. AC-Eingangsstrom21,8 A pro Phase Leistungsfaktorspanne1 (einstellbar 0,8 kapazitiv bis 0,8 induktiv) Notstrom (EPS) Notstrombetriebechter dreiphasiger Notstrom EPS-Nennleistung12.000 VA Kurzschlussleistung (60 s)14.400 VA EPS-Ausgangsstrom17,4 A pro Phase Umschaltzeit< 20 ms Wirkungsgrad Max. Wirkungsgrad97,9 % Europ. Wirkungsgrad97,2 % Max. MPPT-Wirkungsgrad99,9 % Schutz & Mechanik NA-Schutz / NormenVDE-AR-N 4105, EN 50549-1, IEC 62109-1/-2 SchutzartIP65 (nicht kondensierend) Topologietransformatorlos Kühlungaktiv (Lüfter), < 55 dB Betriebstemperatur−25 °C bis +60 °C (Derating ab 45 °C) Max. Betriebshöhe4.000 m (Derating ab 2.000 m) KommunikationWLAN, LAN, Bluetooth, 2× RS485, USB, CAN, 4G (optional), DRM, SG Ready Anzeigebeleuchtetes LCD, Fox ESS App, Webportal Abmessungen (B × H × T)600 × 450 × 226 mm Gewicht34 kg Garantie10 Jahre Schutzfunktionen DC- und AC-Überspannungsschutz (Typ II) PV-Rückstromsperre und Batterierückstromschutz Anti-Islanding-Schutz und AC-Kurzschlussschutz Ableitstromschutz und Isolationswiderstandserkennung Verpolungs-, Überstrom- und Temperaturschutz AFCI-Lichtbogenschutz (optional) und integrierter DC-Lasttrennschalter Lieferumfang Fox ESS H3-12.0-Smart Hybrid-Wechselrichter Fox ESS Smart Meter (dreiphasig, zur Erzeugungs- und Verbrauchsmessung) Montagematerial und Steckverbinder Dokumente
